两通道局部放电巡检定位仪

•
•
•
•
•

两通道局部放电巡检定位仪湘西

湘西局部放电检测仪特高频(UHF)电力设备绝缘体中绝缘强度和击穿场强都很高，当局部放电在很小的范围内发生时，击穿过程很快，将产生很陡的脉冲电流，其上升时间小于并激发频率高达数GHz 的电磁波。局部放电检测特高频法基本原理是通过UHF 传感器对电力设备中局部放电时产生的特高频电磁波）信号进行检测，从而获得局部放电的相关信息，实现局部放电监测。根据现场设备情况的不同，可以采用内置式特高频传感器和外置式特高频传感器。由于现场的电晕干扰主要集中300MHz 频段以下因此UHF 法能有效地避开现场的电晕等干扰，具有较高的灵敏度和抗干扰能力，可实现局部放电带电检测定位以及缺陷类型识别等优点。 特高频测量原理图3.4高频电流互感器（HFCT）高频电流互感器主要用于高压电气设备的局部放电检测，采用脉冲电流原理。由于绝大部分高压电气设备，其高低压侧或接地部分都存在分布电容，高场强区发生放电时，会耦合到接地部分并通过接地线进入大地。HFCT卡在接地线上，检测其局放产生的脉冲电流信号，从而获得被检测设备的局部放电信息。主要用于电缆变压器电抗器开关柜等中高压设备的局部放电信号检测。利用HFCT 套接电气设备接地线的检测属于非侵入式的检测方法 被检测设备不需要停运，简单可靠。

湘西局部放电检测仪当采用自动控制时，准备工作同B中的将手动/自动选择开关24向右置于自动位置。（用钥匙打开，带锁开关，此时停止指示灯21和高压数字电压表5数码管亮，控制台已供电；基准数字电压表23数码管亮，表示自动部分也已供电调节基准电压调节电位器25，将基准电压表23调至所需数值。按启动按钮20，试验就按预先设定的电压与耐压时间自动按以下步骤进行：a．以对应于基准电压的较高的升压速度从零位升至75％基准电压；b．再以每秒2％基准电压的升压速度从75％基准电压升到基准电压，即试验电压。当电压一到预置值时，就立即进行耐压计时。d. 在进行耐压计时时，只要输出高压一偏离预置值时，电路就会自动进行微调 耐压计时时间一到就自动快速降至零，一次耐压即告完成。按停止按钮21，并切断电源22，结束试验。（21）如试验中发生试品击穿，则可手动操作试验后工作（1）试验结束后，用接地棒挂在高压输出端，再拆除试品（2）认真做好试验时数据记录，并整理成报告（3）对报告进行分析，并有明确结论七、注意事项1．主回路电源容量应满足输出功率。2在升压时，切要观察各表计是否正常情况下工作，严禁超负荷工作。所有接地为一点接地。4设备严禁倾倒，缺油时严禁使用。5．外壳及铁外壳的高压套管，严禁碰撞划伤。整体设备严禁在室内温度低于-5℃时存贮或使用。7．设备调换环境时，环境相对温差不得大于1．套管及外壳表面严禁覆水室内设备严禁室外存贮使用。9．试验结束后，设备控制台钥匙应拨出保管。1本套设备应有专人操作，专人保管。11．在使用本套设备前，必须认真阅读说明书，尤其是第二项中所规定的必须严格遵守。八、日常维护及运输1．本套设备应放置在干燥、清洁的场地，不用时应做好防雨、雪、水、尘的防护工作，户外型应做好防雷工作。对长期放置不用的设备应定期检查设备所有紧固件及对绝缘套管及绝缘筒表面有清理工作运输时设备应包装好且用钢丝绳紧固牢，此时应注意变压器的装车，防止运输时，起步与刹车引起内部构件串动、松动、变形（方向根据提供的总装配图来定），绕组元件的轴向方向垂直于运输工具的行走方向。设备发生故障，用户无法修理时，应及时通知供应商派人维修。下例图与产品以实物为准。

湘西局部放电检测仪 在了解了局部放电的基本理论之后，在本章我们的重点转向实际操作，我们先介绍局部放电测试中常用的三种接法，随后我们再介绍整个系统的接线电路，我们再分别介绍几种典型的试品的试验线路。局部放电测试电路的三种基本接法及优缺点。并联法 串联法 平衡法（1）标准试验电路，又称并联法。适合于必须接地的试品。其缺点是高压引线对地杂散电容并联在 CX上，会降低测试灵敏度。（2）接法的串联法，其要求试品低压端对地浮置。其优点是变压器入口电容、高压线对地杂散电容与耦合电容CK并联，有利于提高试验灵敏度。缺点是试样损坏时会损坏输入单元。（3）平衡法试验电路：要求两个试品相接近，至少电容量为同一数量级其优点是外干扰强烈的情况下，可取得较好抑制干扰的效果，并可变压器杂散电容的影响，而且可做大电容试验。缺点是须要两个相似的试品，且当产生放电时，需设法判别是哪个试品放电。值得提出的是：由于现场试验条件的限制（找到两个相似的试品且要保证一个试品无放电不太容易），所以在现场平衡法比较难实现，另外，由于采用串联法时，如果试品击穿，将会对设备造成比较大的损害，所以出于对设备保护的想法，在现场试验时一般采用并联法。二、采用并联法的整个系统的接线原理图。该系统采用脉冲电流法检测高压试品的局部放电量，由控制台控制调压器和变压器在试品的高压端产生测试局放所需的预加电压和测试电压，通过无局放藕合电容器和检测阻抗将局部放电信号取出并送至局部放电检测仪显示并判断和测量。系统中的高压电阻为了防止在测试过程中试品击穿而损坏其他设备，两个电源滤波器是将电源的干扰和整个测试系统分开，降低整个测试系统的背景干扰。

湘西局部放电检测仪局放测量工作原理2.1、什么是局部放电?局部放电是指部分地桥接导体间绝缘的一种气体放电，这种放电可能会，或者不会出现在导体的近旁。通俗的说是指设备绝缘系统中部分被击穿的电气放电，这种放电可以发生在导体(电极)附近，也可发生在其它位置 。2.2、局部放电产生的原因局部放电对于高压电工产品往往是很难避免的，这是由于绝缘材料和绝缘结构在制造过程中常会含有比固体绝缘容易击穿的小气泡或油膜，在电场的作用下，会产生内部放电。绝缘材料和绝缘结构中电场分布不均匀，也会产生局部放电（如针尖电极、电极表面上的毛刺、或者是金属屑异物）。2.3、局部放电的分类2.3.1、内部放电：在介质内部或介质与电极之间的放电。这种放电的特性与介质的特性和气屑的形状、大小、位置以及气屑中气体的性质有关。2.3.2、表面局部放电：在沿介质表面的电场强度达到击穿场强时所发生的局部放电。在电机绕组、电缆、套管等绝缘结构的端部，从导体到介质表面经常会出现这种局部的放电。2.3.3、电晕放电：在气体中，高电压导体周围所产生的局部放电称为电晕。如高压传输线、高压变压器等高压电气设备，因高压接线端暴露在空气中，都有可能产生这种局部放电。

湘西局部放电检测仪公司简介青岛天正华意电气设备有限公司位于青岛平度市，是一家致力于电气设备与自动化装备的研发、生产、销售及服务的科技型企业，主要产品包括：电力系统智能化在线监测设备和各类检测仪器、保证电力系统可靠运行的装备，广泛应用于供电系统、发电系统、铁路、石化、钢铁等众多领域，公司曾参与、承担过多项攻关课题，并得到用户的充分认可。目前已拥有多个产品系列，具备完全自主知识产权，并达到国内外领先水平。公司将人才队伍建设和科技创新作为企业发展的核心动力。目前青岛天正华意电气设备有限公司生产的手持式局部放电分析仪及局部放电在线监测、密度在线监测、无线测温等系列产品，在国内中高端市场已占有优势，公司技术研发团队从事GIS、电力变压器等高压电气设备的局部放电研究已有多年历史，在放电机理、形成原因、检测方法等方面都有较深入的研究，关键技术和产品已达到国际先进水平，公司拥有自己的研发基地，在研发和技术应用实践中，我们积累了大量经验数据和经典案例，在为用户提供先进、可靠、实用产品的同时，也为用户提供的技术支持和问题咨询服务及整体解决方案。

湘西局部放电检测仪时间设置在开机主界面下，按“菜单”键，可进入仪器设置界面，如下图所示：通过“方向”上建或下键可选择要进行设置的项目，选中后（橘色显示）按“方向”OK键可进入相应的设置页面。在时间设置页面，通过“方向”左建或右键可分别切换“年-月-日 时：分：秒”，通过“方向”上建或下键调整到相应的值，按OK保存，并退出到主菜单页。3.2.5阈值设置在主菜单页，选中Threshold Setting项按“方向”OK键可进入阈值设置页面。在该页面，通过“方向”上建或下键切换要设置的阈值，Yellow Alarm表示一般阈值，当监测值大于该值时，实时显示界面数值以黄色显示； Red Alarm 表示严重阈值，当监测值大于该值时，实时显示界面数值以红色显示；通过“方向”左建或右键对相应值进行调整；按OK键，保存并返回到主菜单页。3.2.6同步方式在主菜单页，选中Synchronization项按“方向”OK键可进入同步方式选择页面。在该页面，通过“方向”左建或右键切换同步方式，本机支持内同步“Internal Mode”和外同步“External Mode”两种方式；按OK键，保存并返回到主菜单页。3.2.7保存方式在主菜单页，选中Save Mode项按“方向”OK键可进入保存方式选择页面。在该页面，通过“方向”左建或右键切换保存方式，本机支持保存到本机“Save to machine”和保存到手机“Save to Mobile phone”两种方式；按OK键，保存并返回到主菜单页。

湘西局部放电检测仪适用范围本设备主要用于部分35kV电压等级以下电力产品如互感器、电力变压器、高压开关柜高压断路器电缆附件所有绝缘器具等高压试品进行工频耐压、局部放电试验及其科学研究试验。使用条件海拔高度：≤1000m环境温度：-10℃～＋40℃相对湿度：＜90％（25℃时）使用环境：户内无导电尘埃无火灾及爆炸危险不含有腐蚀金属和绝缘的气体存在电源电压的波形为实际正弦波，波形畸变率＜3％设有一可靠接地点，接地电阻≤0.5Ω主要设备的技术参数（一）、GTHW-10/100工频无晕试验变压器额定容量：10kVA高压额定电压：100 kV低压额定电压：0.22kV高压额定电流：0.1A低压额定电流：45.5A测量绕组电压：100V相数：单相联结组：II0阻抗电压：≤10％输出波形畸变率：≤3％工频耐压水平：1100kV/1min局部放电量：额定电压下≤5PC80％额定电压下≤3PC允许运行时间：额定电压、额定电流下运行1分钟；2/3额定电压、2/3额定电流下连续运行冷却方式：油浸自冷

湘西局部放电检测仪历史记录查看点击【历史记录】键，可以进入保存数据界面，记录包含每条数据的所有图谱以及记录类型同步方式设备名称任务编号、时间、单位局放值背景以及背景阈值所有详细信息。通过操作按钮可以对历史记录进行一系列操作。 外同步的使用在现场试验时，为了得到稳定而且准确的相位，可以采用外同步触发方式，在系统设置里，将触发方式改成外同步，将无线同步发射器接到试验电源上，点击运行，此时放电相位为稳定而准确的相位。注意：无线同步连接试验电源时，应严格按照LNE的表示进行接线。传感器的使用?TEV传感器TEV传感器能够感应出开关柜金属柜体上的暂态电压形成一定的高频感应电流。使用时将TEV传感器紧贴在金属柜体上。TEV传感器?非接触式超声传感器使用非接触式超声传感器是对发生局放时在空气中传播的超声波进行检测。要求放电源与传感器之间必须有良好的空气路径，对于封闭良好，无气孔及空气间隙的开关柜将无法检测。使用时将传感器吸附在开关柜体上，防止超声移动产生干扰信号，并将超声探头对准设备的缝隙处进行检测。非接触式超声传感器?接触式超声传感器接触式超声传感器使用时在超声传感器上涂抹耦合剂，将传感器放到传感器支架内，并用绷带固定在GIS上的被测位置。

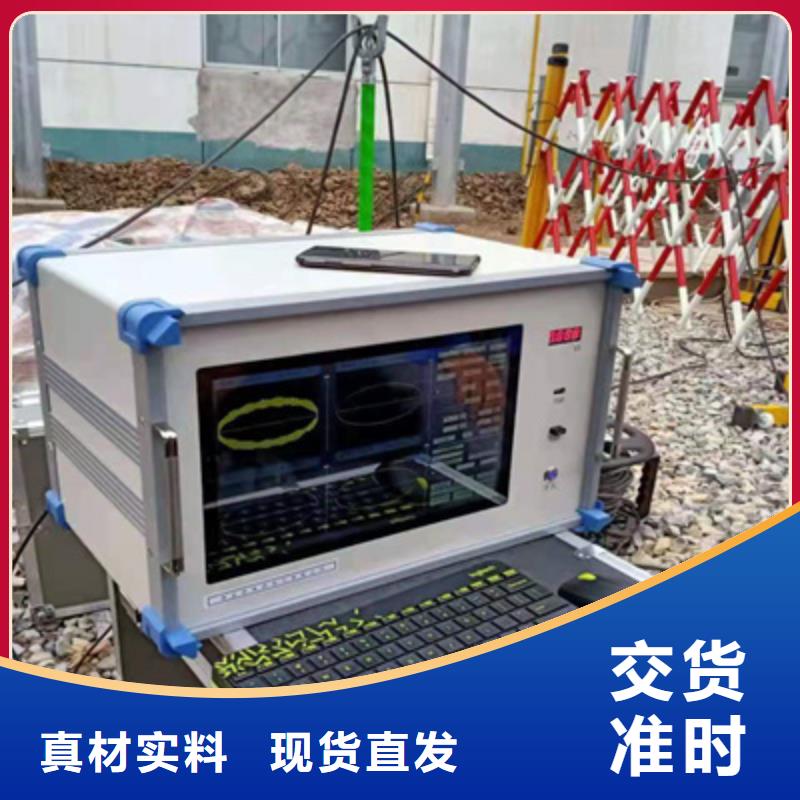

湘西局部放电检测仪放电类型和放电源的辨认先介绍一下示波屏上的椭圆轨迹，它是顺时针方向旋转，正零标脉冲表示试验电压开始由负变向正极性；负零标脉冲则与之相反，两零标间的中点为试验电压的正、负峰值部位。从椭圆上的放电图形辩认放电类型以及识别各种干扰是一门技术性很强并需有丰富实践经验的学问（再结合其他方法予以确认）。CIGRE（国际大电网会议）也为须此专门编了放电图形识谱的小册子，它是根据放电图形中放电位置、移动与否，正负半周的放电幅值一致程度以及放电幅值随试验电压及加压时间的变化特征来判断的，这里只能粗略加以介绍。一般来说来，视为真正的内部气泡形成的局部放电，其主要特征是放电大多产生在靠近试验电压峰值前上升部位的两半周内。（1）典型的内部气泡局部放电（见图五），波形特征：a放电主要显示在试验电压由零升到峰值的两个椭圆相限内。b在起始电压 Ui时放电通常发生在峰值附近，试验电压超过 Ui时，放电向零位延伸。c两个相反半周上放电次数和幅值大致相同（相差至3：1）。d放电波形可分辨。这里又有几种情况：1）如果放电幅值随试验电压上升而增大，并且放电波形变得模糊不可分辨，则往往是介质内含有多种大小气泡，或是介质表面放电；2）如果除了上述情况，而且放电幅值随加压时间而迅速增长（可达100倍或更多），则往往是绝缘液体中的气泡放电，典型例子是油浸纸电容器的放电。图 五（2）金属与介质间气泡的放电（见图六 a），波形特征：正半周有很多幅值小的放电，负半周有少数幅值大的放电，幅值相差可达10：1。其它同上，典型例子是绝缘与导体粘附不佳的聚乙烯电缆放电。如果随试验电压升高，放电幅值也增大，而且放电波形变得模糊，则往往中含有不同大小多个气泡，或者是外露的金属与介质表面之间出现的放电

湘西局部放电检测仪测量US试验有4种显示图：波形图，幅值模式和脉冲模式，点击底部控制区【显示方式】键切换不同显示图（默认波形图显示）且四种显示图同步处理放电数据。?标题区显示正在测量的通道、测量模式、同步方式、增益等级。点击图标后可进行US试验相关参数设置。?数据区显示当前测量过程中的有效值、背景值、50Hz、100Hz和当前值。?图表区波形图—波形检测模式用于对被测信号的原始波形进行诊断分析，以便能直观的观察被测信号是否存在异常。根据【设置】中周波数设置显示对应的周波数目，根据放电特性来判断是否放电，同时通过【放大/缩小】键可对波形进行放大或缩小调节。PRPD图—由于局部放电信号的产生与工频电场具有相关性，因此可以将工频电压作为参考量，通过观察被测信号的发生相位是否具有聚集效应来判断局部放电是否因设备内部放电引起的。连续模式—连续模式用于考察仪器并定位超声信号的来源，是局部放电超声波检测中应用为广泛的一种检测方法。可迅速检测被测信号特征，显示直观，响应速度快。该模式通过不同参数值的大小组合判断被测设备是否存在局部放电以及可能的放电类型。 脉冲模式—GIS 等设备中颗粒在电场的作用下会升起而跳动。颗粒运动时会产生声音。脉冲图谱检测用于测量颗粒的飞行时间。系统测量脉冲信号之间的间隔，并根据幅值及时间间隔，用图谱中的一个点表示出来，终进行脉冲分布统计。
